مقدمه
فرآیند تراکم مواد دانهای (Granular Material Compaction) یکی از فرآیندهای پیچیده در صنایع مختلف است. زمانی که یک ماده دانهای یا پودری تحت بار فشاری بالا قرار میگیرد، ذرات آن دیگر مانند اجسام صلب و غیرقابلتغییر رفتار نمیکنند؛ بلکه ممکن است تغییر شکل داده، جابهجا شوند یا حتی تحت تنشهای بالا دچار شکست شوند.
همین موضوع باعث میشود شبیهسازی تراکم مواد با روشهای سنتی مبتنی بر ذرات، چالشبرانگیز باشد. در روش اجزای مجزا (Discrete Element Method یا DEM)، فرض صلب بودن ذرات در بسیاری از شرایط میتواند دقت پیشبینی رفتار واقعی ماده را کاهش دهد.
برای حل این مسئله، رویکرد ذرات تغییرشکلپذیر (Deformable Particles) بهعنوان راهکاری با دقت بالاتر مطرح شده است. این قابلیت در نرمافزار Ansys Rocky امکان مدلسازی تغییر شکل ذرات، توزیع چگالی، تنشهای موضعی و حتی شکست ذرات را در شرایط تراکم شدید فراهم میکند.
تراکم مواد دانهای چیست و چرا اهمیت دارد؟
تراکم مواد دانهای شامل فرآیندی است که طی آن ذرات یک ماده پودری یا دانهای تحت اعمال نیرو به یکدیگر نزدیک شده و فضای خالی میان آنها کاهش پیدا میکند. این فرآیند در صنایع مختلفی از جمله داروسازی، صنایع غذایی، محصولات مصرفی، تولید باتری و ساخت افزایشی کاربرد دارد.
در بسیاری از این صنایع، کیفیت نهایی محصول مستقیماً به نحوه تراکم ماده وابسته است. میزان تراکم میتواند بر ویژگیهایی مانند موارد زیر تأثیر بگذارد:
- استحکام مکانیکی محصول
- تخلخل و چگالی نهایی
- یکپارچگی ساختاری
- عمر مفید محصول
- کیفیت بستهبندی
- مقاومت در برابر ترک و شکست
به همین دلیل، شناخت رفتار ماده در مقیاس ذرات میتواند به بهبود فرآیند تولید و افزایش قابلیت اطمینان محصول نهایی کمک کند.
کاربرد صنعتی؛ از فشردهسازی پودر تا تولید قرص
یکی از نمونههای شناختهشده تراکم مواد دانهای، فرآیند تولید قرص در صنعت داروسازی است. در دستگاه پرس قرص، مخلوطی از مواد گرانولی در مدتزمانی بسیار کوتاه تحت نیروی فشاری قابلتوجهی قرار میگیرد و در نهایت به شکل پایدار قرص درمیآید.
در این فرآیند، ذرات ممکن است تغییر شکل دهند و شکل نهایی لبهها، گوشهها و بخشهای داخلی قرص را تحت تأثیر قرار دهند.
عوامل متعددی میتوانند نتیجه تراکم را تغییر دهند، از جمله:
- ترکیب مواد
- توزیع اندازه ذرات (PSD)
- شکل و کرویت ذرات
- میزان همگنی ماده
- نحوه پر شدن قالب
- چگالی نسبی اولیه (Initial Relative Density)
- نحوه آرایش و جابهجایی ذرات
- شرایط اعمال بار فشاری
بنابراین، شبیهسازی فرآیند در مقیاس ذرات میتواند به مهندسان کمک کند تا تأثیر این پارامترها را بررسی کرده و شرایط عملیاتی مناسب را برای دستیابی به کیفیت مطلوب محصول تعیین کنند.
چرا شبیهسازی مواد دانهای دشوار است؟
یکی از مهمترین چالشها در شبیهسازی مواد دانهای، تنوع زیاد اندازه و شکل ذرات است. در فرآیندهای تولید صنعتی، بهخصوص در مورد پودرها، ذرات میتوانند از نظر اندازه، نسبت ابعادی و شکل هندسی تفاوت زیادی داشته باشند.
مدلسازی تکتک این اشکال و اندازهها معمولاً از نظر محاسباتی بسیار پرهزینه است. به همین دلیل، لازم است مجموعهای از شکلهای نماینده (Representative Particle Shapes) برای توصیف رفتار تودهای ماده انتخاب شود.
برای تعیین این شکلهای نماینده میتوان از دادههای تجربی مربوط به پارامترهایی مانند موارد زیر استفاده کرد:
- توزیع اندازه ذرات (PSD)
- کرویت (Sphericity)
- نسبت ابعادی (Aspect Ratio)
- چگالی تودهای آزاد (Loose Bulk Density)
ترکیب این اطلاعات به انتخاب هندسه مناسب برای ذرات شبیهسازیشده کمک میکند و باعث میشود رفتار تودهای مدل به رفتار واقعی ماده نزدیکتر شود.
نقش ذرات تغییرشکلپذیر در شبیهسازی DEM
در مدلسازی DEM سنتی، ذرات اغلب بهصورت اجسام صلب در نظر گرفته میشوند. این فرض در بسیاری از فرآیندها مناسب است، اما هنگام اعمال بارهای فشاری شدید، دیگر نمیتواند رفتار واقعی ذرات را بهطور کامل نمایش دهد.
قابلیت Deformable Particles در Ansys Rocky این امکان را فراهم میکند که ذرات بهعنوان اجسام صلب و غیرقابلتغییر در نظر گرفته نشوند.

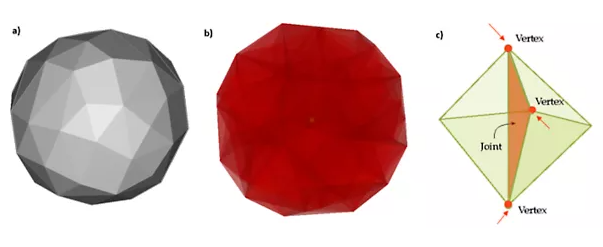

در این روش، هر ذره به مجموعهای از المانهای سهبعدی تقسیم میشود. این المانها میتوانند بهصورت اجزای چهاروجهی (Tetrahedral Elements) مدل شوند و از طریق اتصالات سطحی به یکدیگر مرتبط باشند.
با اعمال نیرو، گرههای این المانها میتوانند جابهجا شوند و در نتیجه شکل کلی ذره تغییر کند. این رویکرد امکان بررسی دقیقتر رفتار تماس ذره با ذره (Particle-to-Particle) و ذره با دیواره (Particle-to-Wall) را در شرایط تراکم بالا فراهم میکند.
مدلسازی شکست و ترکخوردگی ذرات
تغییر شکل تنها پدیدهای نیست که در فرآیند تراکم شدید اتفاق میافتد. اگر تنش ایجادشده در یک ذره از حد تحمل ماده عبور کند، ممکن است ذره شکسته یا خرد شود.
در مدلسازی Rocky، ترکیب ذرات تغییرشکلپذیر با قابلیت شکست گسسته (Discrete Breakage) میتواند برای شبیهسازی این پدیده مورد استفاده قرار گیرد.
در این رویکرد، زمانی که تنش محاسبهشده در اتصال میان المانهای ذره از حد مجاز عبور کند، اتصال میتواند از بین برود و بخشهای مختلف ذره از یکدیگر جدا شوند.
این قابلیت برای موادی که در برابر فشار شکننده هستند اهمیت ویژهای دارد؛ زیرا امکان بررسی فرآیند شکست و تغییر ساختار ماده را همزمان با تراکم فراهم میکند.
پیشبینی توزیع چگالی و تخلخل در ماده متراکمشده
یکی از مهمترین خروجیهای شبیهسازی تراکم، چگالی نسبی (Relative Density یا RD) در نقاط مختلف ماده است.
چگالی نسبی نشان میدهد که ماده در هر ناحیه تا چه اندازه متراکم شده است. بنابراین، نقشه RD میتواند اطلاعات ارزشمندی درباره یکنواختی تراکم در محصول نهایی ارائه کند.

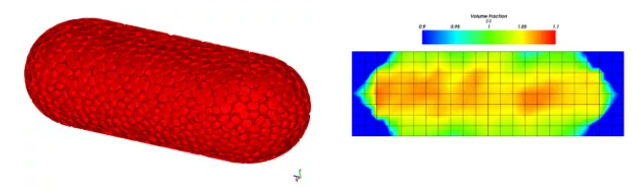

در Ansys Rocky میتوان با استفاده از Eulerian Statistics، توزیع المانهای ذرات را در فضای شبیهسازی بررسی کرد. نرمافزار با محاسبه حجم ذرات موجود در نواحی مختلف، امکان تعیین کسر حجمی ماده متراکمشده را فراهم میکند.
این اطلاعات میتوانند برای بررسی مواردی مانند:
- نواحی با چگالی پایین
- توزیع غیریکنواخت تراکم
- کاهش تخلخل
- نقاط مستعد ایجاد ترک
- تغییرات خواص مکانیکی
مورد استفاده قرار گیرند.
ارتباط چگالی نسبی با تحلیل سازهای
اطلاعات حاصل از شبیهسازی DEM تنها برای بررسی فرآیند تراکم مفید نیستند؛ بلکه میتوانند به تحلیل رفتار سازهای محصول نهایی نیز کمک کنند.
برای مثال، نواحی دارای RD پایین ممکن است استحکام سازهای کمتری داشته باشند و بهعنوان نقاط مستعد شروع ترک یا شکست شناخته شوند. همچنین تغییرات چگالی میتواند با تغییر خواص مکانیکی ماده، از جمله مدول یانگ (Young’s Modulus)، مرتبط باشد.

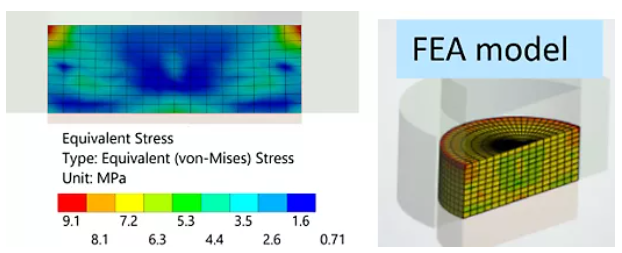

به این ترتیب، دادههای چگالی نسبی استخراجشده از شبیهسازی Rocky میتوانند به مدلهای تحلیل اجزای محدود (FEA) منتقل شوند. ترکیب نتایج DEM و FEA امکان ایجاد یک مدل کاملتر از رفتار ماده متراکمشده را فراهم میکند.
این رویکرد میتواند نقش مهمی در توسعه دوقلوهای دیجیتال (Digital Twins) و فرآیندهای تولید هوشمند (Smart Manufacturing) داشته باشد.
محدودیتهای روش ذرات تغییرشکلپذیر
با وجود مزایای قابلتوجه، مدلسازی ذرات تغییرشکلپذیر بدون محدودیت نیست.
از آنجا که هر ذره به تعداد زیادی المان تقسیم میشود، تعداد کل المانها در یک شبیهسازی میتواند بسیار زیاد باشد. افزایش تعداد المانها، هزینه محاسباتی مدل را افزایش میدهد.
علاوه بر این، المانهای کوچکتر به تشخیص تماس دقیقتر و محاسبات جابهجایی افزایشی بیشتری نیاز دارند. این مسئله میتواند منجر به کاهش اندازه گام زمانی (Time Step) و در نتیجه افزایش زمان محاسبات شود.
به همین دلیل، این روش بهخصوص برای فرآیندهایی که با سرعت تراکم بالا انجام میشوند، نیازمند تنظیم دقیق مدل و شرایط محاسباتی است.
مزایای شبیهسازی تراکم با Ansys Rocky
استفاده از قابلیت ذرات تغییرشکلپذیر در Rocky میتواند دید دقیقتری نسبت به رفتار ماده در فرآیند تراکم ایجاد کند. مهمترین مزایای این رویکرد عبارتاند از:
- مدلسازی تغییر شکل واقعیتر ذرات در اثر بار فشاری.
- بررسی کاهش تخلخل و تغییر ساختار داخلی ماده.
- پیشبینی شکست ذرات در صورت عبور تنش از حد بحرانی.
- محاسبه چگالی نسبی موضعی در بخشهای مختلف ماده.
- بررسی یکنواختی تراکم در محصول نهایی.
- استخراج اطلاعات مورد نیاز برای تحلیل FEA.
- کمک به بهینهسازی شرایط عملیاتی و طراحی فرآیند تولید.
جمعبندی
تراکم مواد دانهای فرآیندی پیچیده است که رفتار آن تنها به حرکت ذرات محدود نمیشود. در شرایط فشار بالا، تغییر شکل و حتی شکست ذرات میتواند نقش تعیینکنندهای در ساختار و خواص محصول نهایی داشته باشد.
استفاده از روش DEM همراه با ذرات تغییرشکلپذیر میتواند محدودیت فرض صلب بودن ذرات را کاهش داده و امکان بررسی دقیقتر رفتار ماده را فراهم کند. در این روش، علاوه بر تغییر شکل و شکست ذرات، میتوان توزیع چگالی نسبی و تخلخل را نیز در نقاط مختلف محصول بررسی کرد.
در نتیجه، شبیهسازی دقیق تراکم میتواند به مهندسان کمک کند تا نهتنها فرآیند تراکم، بلکه مراحل پیش از آن مانند جابهجایی و پر کردن قالب را نیز بهتر درک کنند و شرایط عملیاتی مناسبتری برای تولید محصول با کیفیت پایدار تعیین کنند.
در نهایت، ترکیب نتایج شبیهسازی DEM با تحلیلهای FEA و رویکردهایی مانند دوقلوهای دیجیتال، مسیر مناسبی برای توسعه فرآیندهای تولید هوشمند و افزایش کنترل بر کیفیت مواد و محصولات متراکمشده فراهم میکند.
