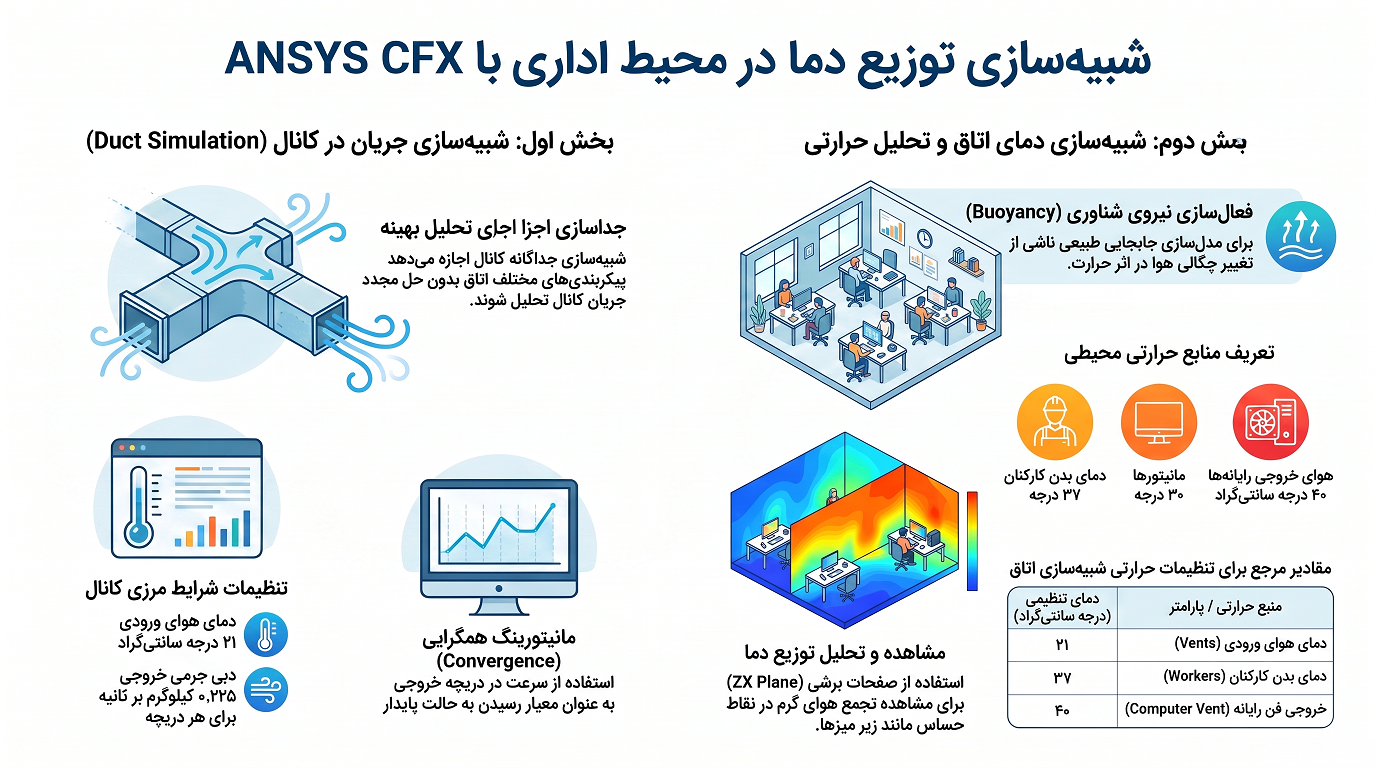

آشنایی با دوره: تحلیل اثر حرارتی تجهیزات و افراد بر آسایش محیط کار این شبیه‌سازی کاربردی با هدف ارزیابی و تحلیل تأثیر هم‌زمان رایانه‌ها و کارکنان بر توزیع دما و الگوی جریان هوا در یک محیط اداری طراحی شده است. در این آموزش، یک متدولوژی بسیار هوشمندانه و کارآمد به کار گرفته شده است: فرآیند مدل‌سازی به دو مرحله مجزا تقسیم می‌شود که شامل شبیه‌سازی جریان هوای عبوری از کانال‌های تغذیه (Duct) و سپس شبیه‌سازی توزیع دمای درون اتاق (Room) است. در مرحله اول، جریان هوا در کانال‌های هوارسان شبیه‌سازی شده و پروفیل خروجی آن‌ها استخراج می‌گردد تا به عنوان شرط مرزی ورودی برای شبیه‌سازی اتاق استفاده شود. تفکیک این دو بخش به مهندسان اجازه می‌دهد تا پیکربندی‌های مختلف اتاق و چیدمان‌های گوناگون را بدون نیاز به حل مجدد و زمان‌بر میدان جریانِ کانال هوا، با سرعت و راندمان محاسباتی بسیار بالاتری تحلیل و بهینه‌سازی کنند.

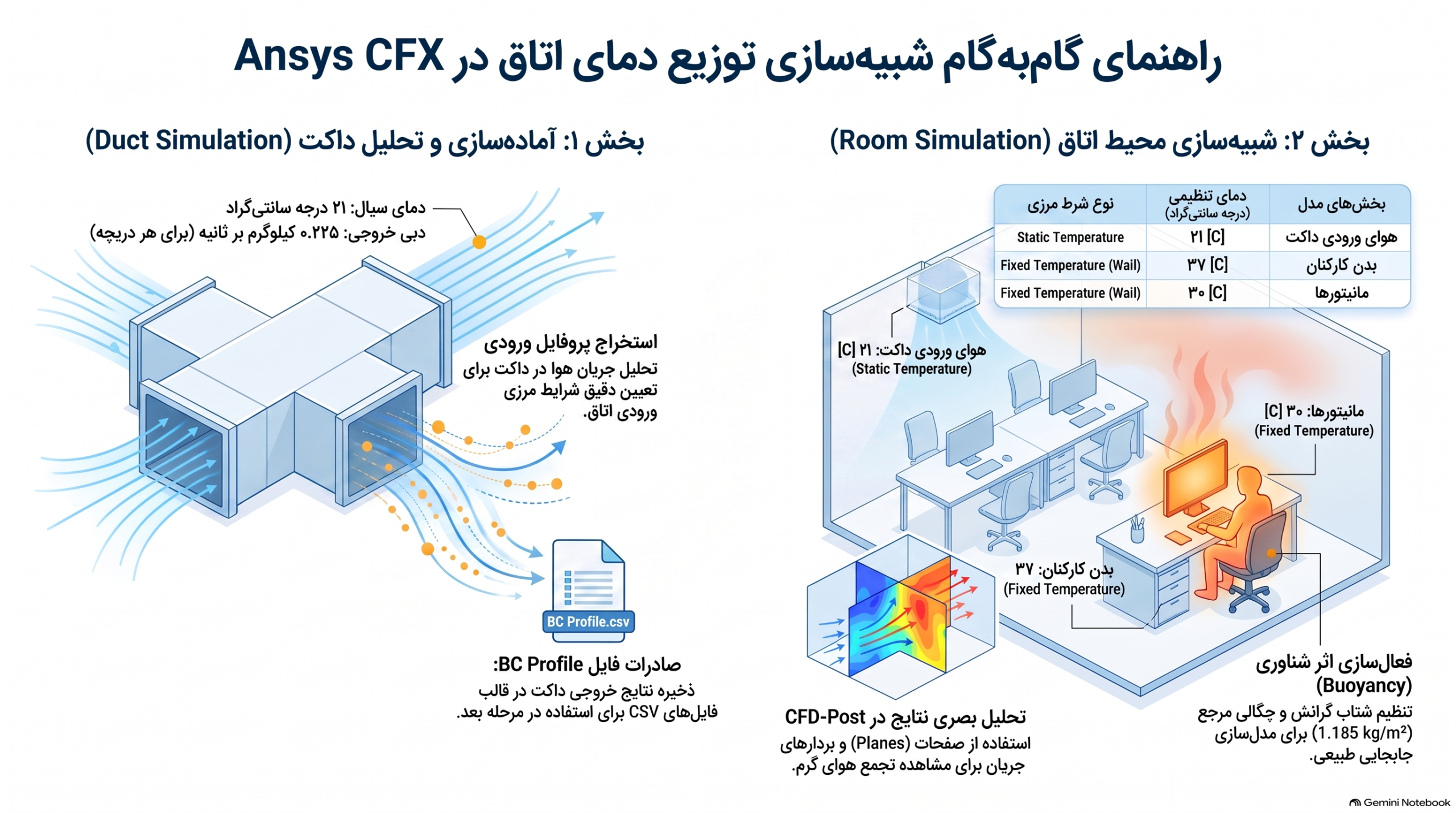

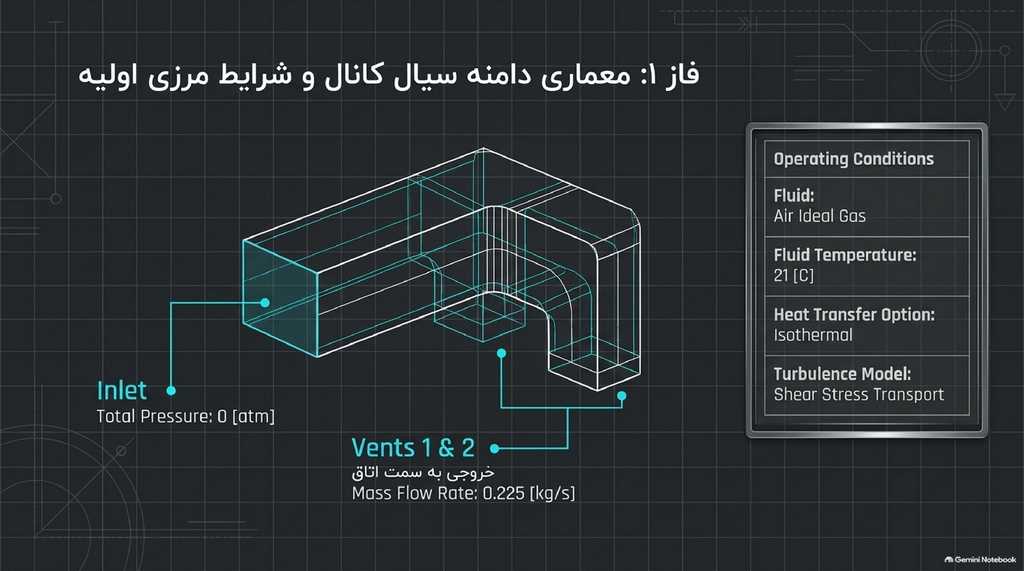

از فرضیات تا اجرا: گام‌های عملیاتی و مهارت‌های کسب‌شده مخاطب پس از مطالعه این آموزش، تسلط کاملی بر فرآیند گام‌به‌گام پیاده‌سازی یک پروژه CFD دو مرحله‌ای در محیط ANSYS CFX به دست می‌آورد. در بخش اول، یادگیرندگان با نحوه وارد کردن مش، تعریف دامنه محاسباتی هم‌دما با گاز ایده‌آل و اعمال شروط مرزی فشار کل در ورودی و دبی جرمی در خروجی‌های کانال آشنا می‌شوند. علاوه بر این، نحوه استخراج اطلاعات پروفیل سرعت (با فرمت .csv) آموزش داده می‌شود تا در مرحله بعدی به عنوان شرط مرزی اتاق استفاده شود. در فاز دوم که مربوط به شبیه‌سازی اتاق است، مفاهیم پیشرفته‌ای چون فعال‌سازی اثرات شناوری (Buoyancy) برای شبیه‌سازی جابجایی طبیعی ناشی از تغییرات چگالی هوا، تنظیم چگالی مرجع روی مقدار دقیق \(1.185\text{ kg/m}^3\) برای جلوگیری از خطاهای محاسباتی، و نحوه فراخوانی داده‌های پروفیل سرعت به عنوان توابع کاربردی (User Functions) پوشش داده شده است. همچنین تعریف دقیق شروط مرزی دمایی برای بدن کارکنان (دمای ثابت ۳۷ درجه سانتی‌گراد)، مانیتورها (دمای ثابت ۳۰ درجه سانتی‌گراد)، دهانه‌های خروجی رایانه‌ها (دمای ۴۰ درجه سانتی‌گراد با دبی جرمی مشخص) و استفاده از گزینه Constant Flux در بخش مکش رایانه‌ها برای یکنواخت‌سازی جریان ورودی به خوبی آموزش داده می‌شود.

تحلیل مهندسی نتایج: اهمیت معیارهای همگرایی و رفتار فیزیکی سیال تحلیل نتایج حاصل از حلگر و بررسی خروجی‌ها در CFD-Post، بینش‌های مهندسی بسیار ارزشمندی را ارائه می‌دهد. از دیدگاه عددی و محاسباتی، این شبیه‌سازی نشان می‌دهد که تکیه صرف بر مقدار باقی‌مانده‌های پیش‌فرض (که در حدود تکرار ۲۷۰ به معیار 1e-4 می‌رسند) برای تضمین همگرایی کافی نیست؛ چرا که دمای هوای خروجی از اتاق تا پیش از تکرار ۶۵۰ (که معیار تعادل انرژی به زیر ۱ درصد می‌رسد) به پایداری فیزیکی و حالت پایدار واقعی دست نمی‌یابد. از نظر رفتار فیزیکی سیال، با رسم صفحات برشی دما و بردارها، چگونگی توزیع دما در ارتفاع‌های مختلف اتاق (مانند ZX Plane در ارتفاع‌های ۱.۲، ۲ و ۵.۱ متر) به وضوح قابل مشاهده است که به عنوان نمونه نشان می‌دهد چگونه هوای گرم در زیر میزها تجمع می‌یابد. مخاطبان یاد می‌گیرند که با استفاده از خطوط جریان (Streamlines) متحرک و محاسبه شار حرارتی دیواره روی کارکنان، آسایش حرارتی محیط را به دقت ارزیابی کرده و سیستم‌های تهویه مطبوع را با دیدی علمی طراحی کنند.

اسرار نادیده جریان هوا: چگونه شبیه‌سازی دیجیتال، آسایش دفاتر کار ما را دگرگون می‌کند؟

۱. مقدمه: معمای دمای محیط کار

آیا تا به حال در دفتر کاری بوده‌اید که علی‌رغم تنظیم دقیق ترموستات، نبرد بر سر دمای محیط میان همکاران جریان داشته باشد؟ یکی از سرما می‌لرزد و دیگری از «دم‌کردگی» هوای زیر میز گله می‌کند. این چالش‌های ملموس ریشه در «جریان‌های نامرئی» هوا دارند؛ پدیده‌هایی که با چشم غیرمسلح دیده نمی‌شوند اما کیفیت زندگی کاری ما را تعیین می‌کنند. به عنوان یک متخصص شبیه‌سازی، معتقدم شبیه‌سازی دینامیک سیالات محاسباتی (CFD) و ابزارهای پیشرفته‌ای مانند Ansys CFX، تنها نرم‌افزار نیستند، بلکه چشمانی مسلح برای دیدن این جریان‌های پنهان هستند. ما با استفاده از این فناوری، پیچیدگی‌های اتمسفر محل کار را کالبدشکافی می‌کنیم تا به آسایشی فراتر از اعداد روی نمایشگر ترموستات دست یابیم.

۲. استراتژی قطعه‌قطعه کردن: چگونه با هوشمندی در زمان محاسبات صرفه‌جویی کنیم؟

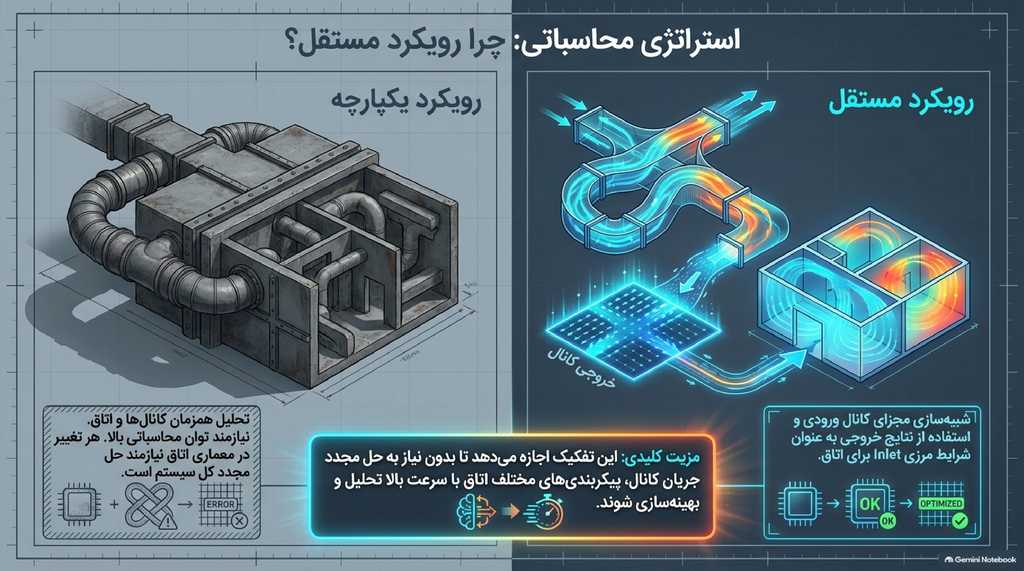

در دنیای استراتژیک CFD، هوشمندی در چیدمان مسئله به اندازه حل معادلات اهمیت دارد. یکی از بهترین رویکردها برای تحلیل فضای بزرگ، جداسازی کانال‌های هوارسان (Duct) از فضای اصلی اتاق است.

این تکنیک «تفرقه بینداز و غلبه کن» اجازه می‌دهد ابتدا جریان داخل کانال را شبیه‌سازی کرده و سپس نتایج خروجی آن را به عنوان ورودی اتاق تعریف کنیم. طبق مستندات فنی، «جدا کردن دو جزء اجازه می‌دهد تا پیکربندی‌های مختلف اتاق بدون حل مجدد جریان کانال تجزیه و تحلیل شوند.» این یعنی یک متخصص می‌تواند چیدمان میزها و پارتیشن‌ها را بارها تغییر دهد و بهینه‌سازی کند، بدون اینکه نیاز باشد زمان محاسباتی ارزشمند را صرف حل دوباره معادلات پیچیده داخل کانال‌های سقفی کند.

۳. وقتی اعداد دروغ می‌گویند: شکاف میان همگرایی ریاضی و فیزیکی

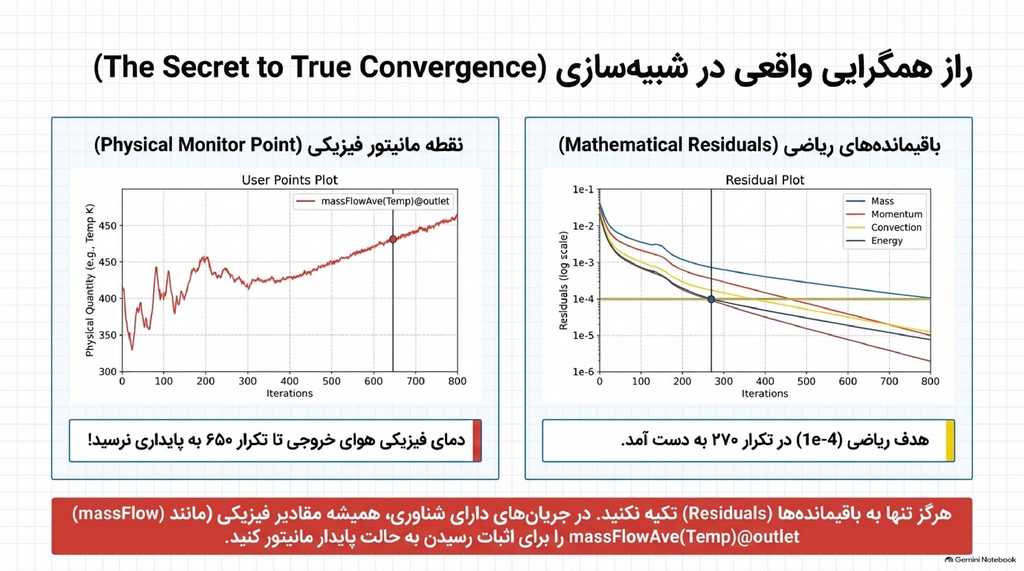

یک خطای رایج میان مهندسان تازه‌کار، اعتماد مطلق به «نمودار باقیمانده‌ها» (Residual Plots) است. رسیدن به هدف Residual مثلاً 1e-4، همیشه به معنای پایان کار نیست. در یک شبیه‌سازی حرفه‌ای، ما از “Conservation Target” ۱ درصدی استفاده می‌کنیم؛ یعنی تا زمانی که «نابالانسی سراسری» (Global Imbalance) تمام معادلات به زیر یک درصد نرسد، حل را متوقف نمی‌کنیم.

نکته غافلگیرکننده اینجاست: در سناریوی دفتر کار، ممکن است Residualها در تکرار ۲۷۰ به هدف خود برسند و چراغ سبز نشان دهند، اما مانیتورینگ پارامترهای فیزیکی (Monitor Points) مانند دمای خروجی، نشان می‌دهد که پایداری واقعی یا Steady-state تازه پس از ۶۵۰ تکرار حاصل می‌شود. برای رسیدن به چنین پایداری دقیقی در جریان‌های پیچیده، تنظیم «گام زمانی فیزیکی» (Physical Timescale) روی عدد بهینه‌ای مانند ۲ ثانیه، نقشی حیاتی در همگرایی صحیح رفتار سیال ایفا می‌کند.

۴. رقص چگالی: قدرت پنهان شناوری (Buoyancy)

پس از اطمینان از صحت محاسبات ریاضی، نوبت به مدل‌سازی رقص ظریف هوا بر اثر حرارت می‌رسد. هوا در یک محیط اداری هرگز ساکن نیست. برای واقع‌گرایی دوچندان، ما فاکتور «شناوری» را با تنظیم جاذبه در جهت محور Z و استفاده از مدل “Air Ideal Gas” وارد معادلات می‌کنیم.

در این مرحله، انتخاب «چگالی مرجع» (Buoyancy Reference Density) با مقدار دقیق ۱.۱۸۵ کیلوگرم بر متر مکعب (چگالی معمول هوا در دمای اتاق) کلیدی است. این کار از خطاهای گرد کردن (Round-off errors) در محاسبات جابجایی طبیعی (Natural Convection) جلوگیری می‌کند. این تنظیمات به ما اجازه می‌دهد ببینیم چگونه هوای گرم تولید شده توسط بدن انسان و کیس‌های کامپیوتر، به دلیل چگالی کمتر، به سمت بالا حرکت کرده و الگوهای چرخشی پیچیده‌ای ایجاد می‌کند.

۵. انسان‌ها و ماشین‌ها به مثابه بخاری: مدل‌سازی منابع حرارتی

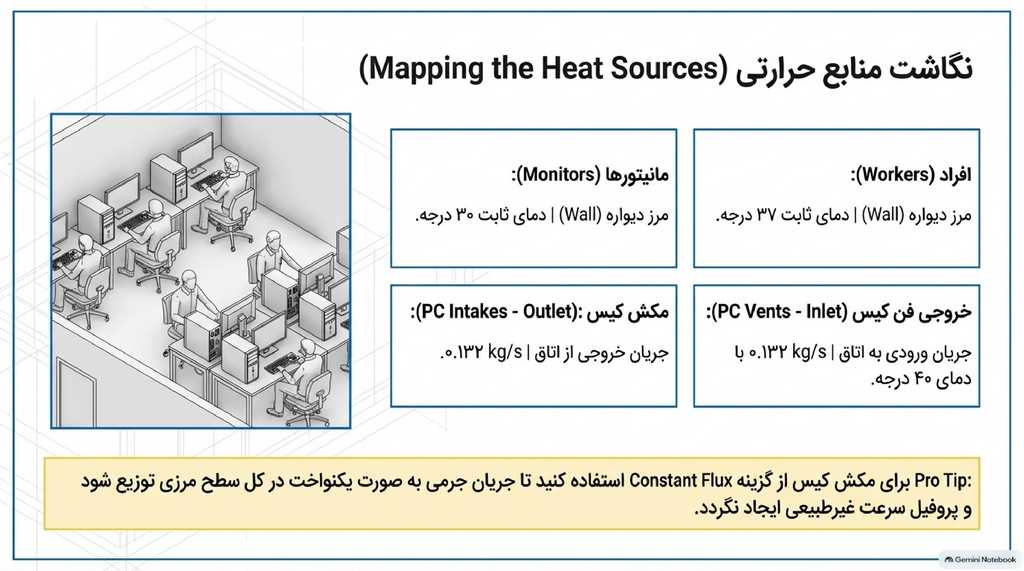

در یک شبیه‌سازی دقیق، ما انسان‌ها و ماشین‌ها را فقط به عنوان اشیاء فیزیکی نمی‌بینیم، بلکه آن‌ها را به عنوان منابع انرژی مدل‌سازی می‌کنیم:

• بدن کارکنان: به عنوان دیوارهایی با دمای ثابت ۳۷ درجه سانتی‌گراد.
• مانیتورها: منابع حرارتی با دمای ۳۰ درجه سانتی‌گراد.
• کیس‌های کامپیوتر: این بخش چالش‌برانگیزترین قسمت است. هر سیستم دارای یک فن خروجی با دمای ۴۰ درجه سانتی‌گراد و دبی جرمی ۰.۰۳۳ کیلوگرم بر ثانیه است.

برای حفظ تعادل جرمی، ما از روش “Constant Flux” در دبی ورودی (Intake) کامپیوترها استفاده می‌کنیم تا دقیقاً معادل هوای خارج شده، هوا به داخل سیستم کشیده شود. این دقت در جزئیات فاش می‌کند که چگونه «نقاط مرده» (Dead Zones) یا حباب‌های حرارتی در زیر میزها شکل می‌گیرند؛ جایی که هوای گرم محبوس شده و آسایش حرارتی فرد را مختل می‌کند.

۶. بصری‌سازی نتایج: کالبدشکافی منطقه آسایش

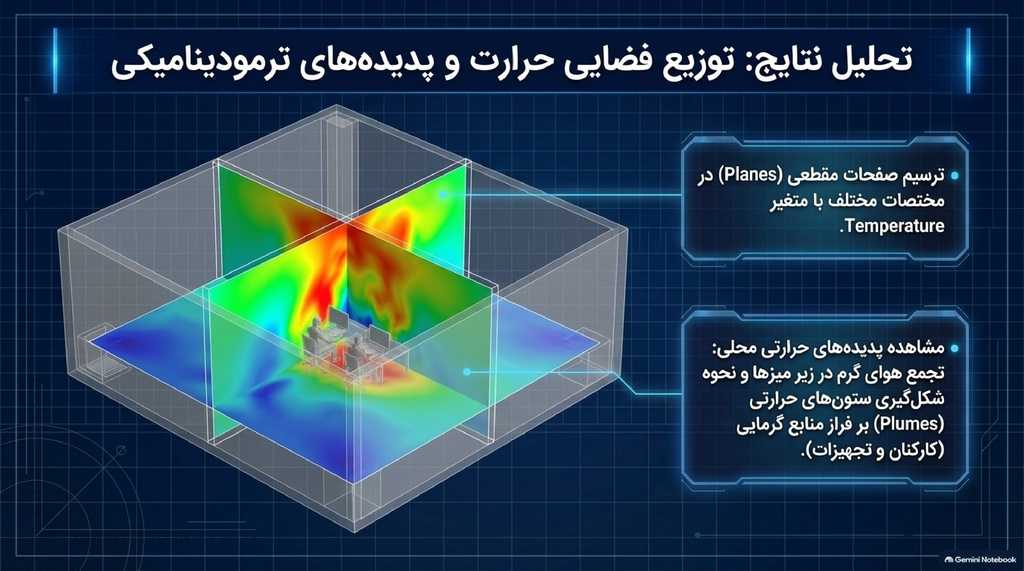

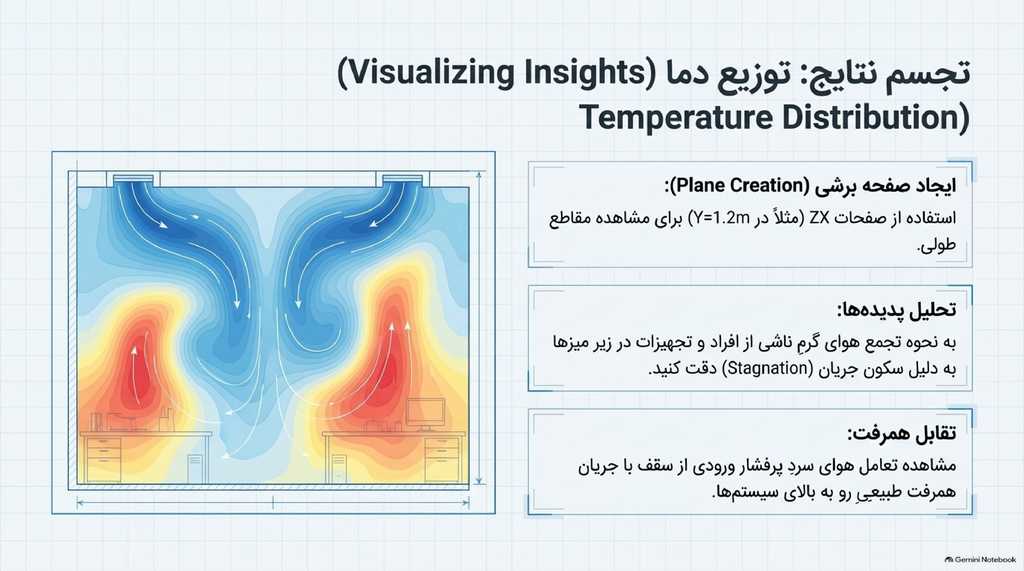

قدرت واقعی ابزار CFD-Post در مرحله پس‌پردازش نمایان می‌شود. ما با ایجاد صفحات برش (Planes) در ارتفاع‌های استراتژیک، توزیع دما را تحلیل می‌کنیم:

• ارتفاع ۱.۲ متری: این حیاتی‌ترین بخش یعنی «منطقه تنفسی» (Breathing Zone) و محدوده آسایش حرارتی سر و تنه افراد نشسته است.
• ارتفاع ۵.۱ متری: برای بررسی تجمع حرارت در نزدیکی سقف و عملکرد دریچه‌های برگشت.

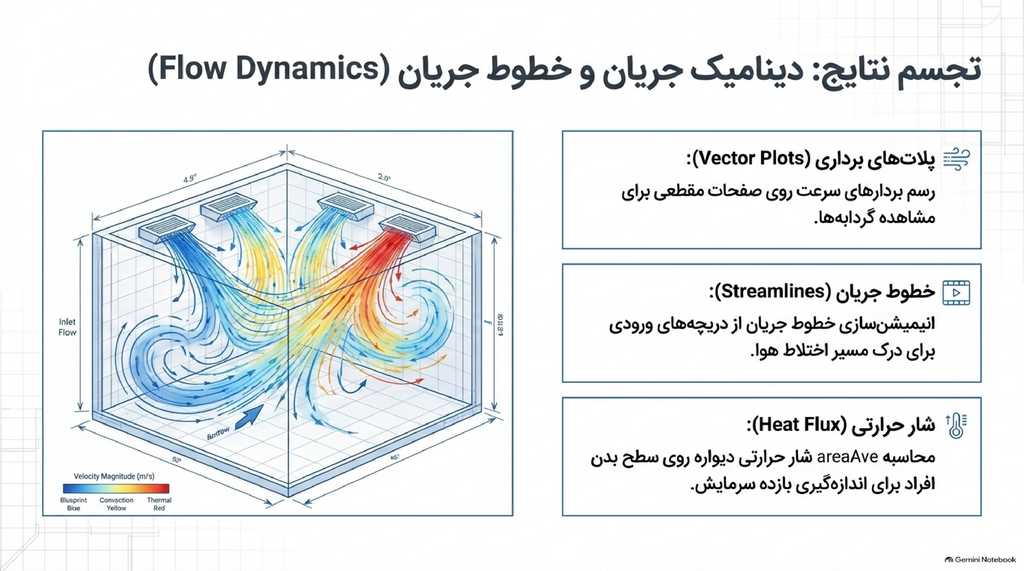

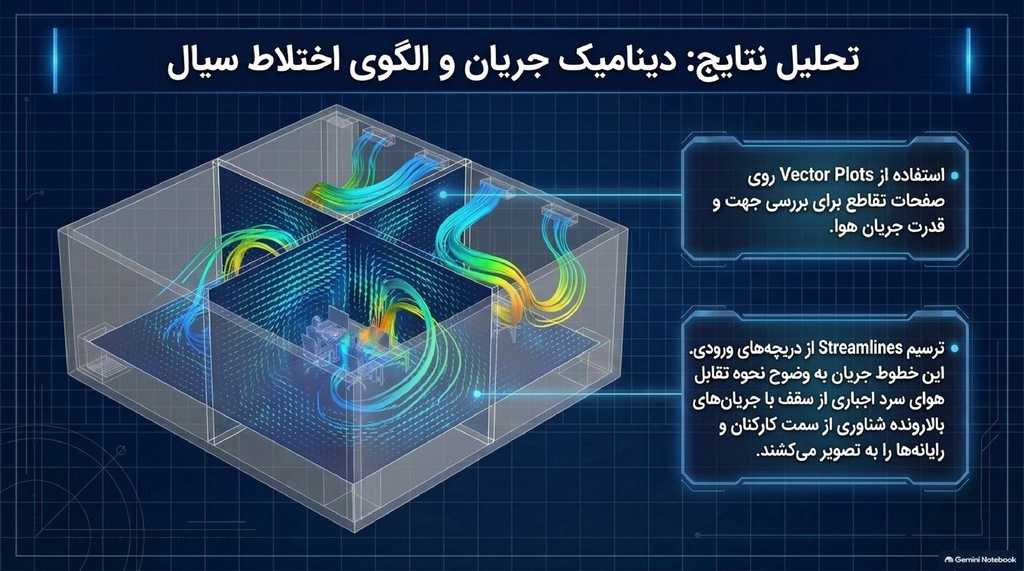

تحلیل وکتورهای سرعت و خطوط جریان (Streamlines) به طراحان اجازه می‌دهد تا فراتر از زیبایی‌شناسی، چیدمان میزها را بر اساس الگوی گردش هوای تازه بهینه کنند و از قرار گرفتن کارمندان در نقاط کور تهویه جلوگیری نمایند.

۷. سخن پایانی: آینده طراحی فضاهای انسانی

شبیه‌سازی دیجیتال دیگر یک ابزار جانبی نیست، بلکه قلب تپنده «طراحی مبتنی بر داده» (Data-Driven Design) است. عبور از حدس و گمان و تکیه بر تحلیل‌های دقیق جابجایی حرارتی، پلی است به سوی فضاهای پایدارتر و انسانی‌تر که در آن سلامت و تمرکز کارکنان اولویت اول است.

در نهایت، یک سوال تامل‌برانگیز باقی می‌ماند: آیا دفتر کار بعدی شما بر اساس الگوریتم‌های دقیق جریان هوا طراحی خواهد شد تا هر تنفس شما در دمایی ایده‌آل باشد؟ شاید زمان آن رسیده که هوای اطرافمان را نه فقط با پوست، بلکه با قدرت محاسبات مهندسی حس کنیم.
